SimREPLAY для имитатора GSS6700

ПО SimREPLAY предназначено для многократного выполнения заранее определенного тестового сценария.

Функциональность ПО SimREPLAY

В этом документе внешний вид ПО следует считать типичным и представленным в иллюстративных целях, он может быть изменен и улучшен.

Выбор сценария

Сценарии хранятся в виде набора файлов в определенном каталоге. Сценарии можно выбирать и открывать посредством обычного для Windows ниспадающего файлового меню или с помощью средств удаленного управления.

SimREPLAY

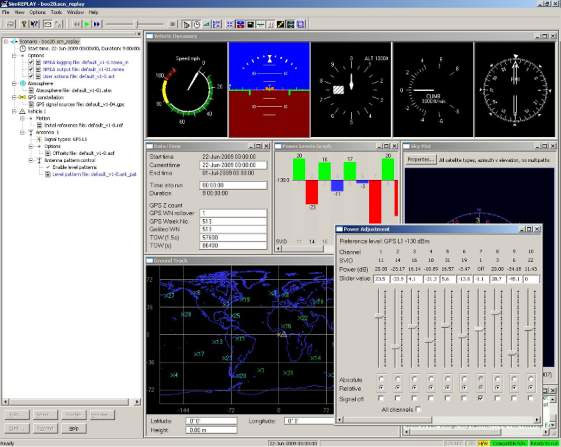

Снимок экрана SimREPLAY, показывающий возможность регулирования мощности спутниковых сигналов в реальном масштабе времени

Редактируемые элементы

В «дереве» сценария редактируемые элементы выделены синим цветом. Приложение SimREPLAY предназначено для многократного исполнения заранее подготовленных сценариев. Набор редактируемых элементов определен так, чтобы можно было улучшать работу приложения без возникновения нежелательных изменений результатов тестирования.

Редактируя сценарий пользователь может:

  • Определять выходной файл NMEA.
  • Управлять записью NMEA-сообщений от тестируемого устройства.
  • Задавать характеристики pseudorange ramp (в ходе тестирования).
  • Независимо управлять уровнями сигналов (в ходе тестирования).
  • Независимо включать и выключать каналы (в ходе тестирования).

Стоит отметить, что можно редактировать протоколы действий пользователя в ходе имитации.

Отображение в реальном времени

SimREPLAY предоставляет полную информацию в реальном масштабе времени, показывая, например, мощность сымитированных спутниковых сигналов, подспутниковые трассы, движение наземного транспортного средства и расположение видимых спутников с указанием их азимута и угла места.

Взаимодействие с пользователем и действия пользователя

В ходе имитации пользователь может интерактивно контролировать ряд параметров данного процесса. Совершаемые при этом действия могут протоколироваться и воспроизводится в последующих испытаниях. Файл с записанными действиями пользователя имеет ASCII-формат и его (файл) можно модифицировать с помощью любого текстового редактора (например, Windows® Notepad).

К возможным действиям пользователя относятся:

  • регулировка уровня мощности (независимо для каждого канала);
  • независимое включение или выключение каналов;
  • задание pseudorange ramp (для одного канала): Range: ±1000 м, Rate: ±1000 м/с макс.

SimREPLAY

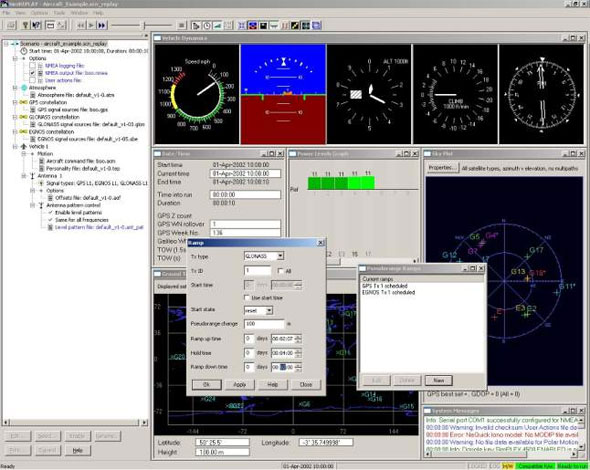

Пример взаимодействия системы с пользователем (задание pseudorange ramp)

Функции удаленного управления

Удаленное управление данной тестовой системой осуществляется по протоколам TCP/IP через сетевой интерфейс контроллера. Последний взаимодействует с генератором сигналов GSS6700 по шине USB. Конфигурирование системы для работы функций удаленного управления выполняется с помощью ПО SimREPLAY.

Поддерживаются следующие функции удаленного управления:

  • Select scenario (Выбор сценария)
  • Run scenario (Запуск сценария)
  • Stop scenario (Остановка исполнения сценария)
  • Rewind scenario («Откат» по сценарию)
  • Регулировка абсолютной и относительной мощности (каждого канала)
  • Trigger mode set-up (Установление режима триггера)

    • Доступ к данным

    Данные отображаются в ходе исполнения сценария в реальном масштабе времени или сохраняются для последующей оффлайновой обработки. Данные о транспортном средстве и спутниковые данные записываются с частотой один раз в секунду.

    Пользователь может выбрать передачу приемнику дифференциальных поправок формата RTCM-SC104, если такая возможность предусмотрена сценарием.

    Для сравнения с результатами работы тестируемого устройства или использования другими средствами визуализации (например, Google Earth) данные, сымитированные для конкретного местонахождения транспортного средства, представлены в формате NMEA.

    Инструменты и утилиты

    SimREPLAY предоставляет ряд инструментов для выполнения служебных действий, включая ввод лицензионных ключей в оборудование и осуществление ежегодной калибровки.

    Другие поставляемые управляющие приложения

    На диске CD-ROM с SimREPLAY находятся также приложения для одноканальной работы (SimCHAN) и поддержки унаследованных SimPLEX-сценариев (SimPLEX).

    Одноканальная работа

    Комплектация программой SimCHAN, предназначенной для управления одноканальной имитацией, позволяет задействовать GSS6700 в одноканальном режиме и с его помощью разрабатывать тестовые процедуры для использования их с одноканальным имитатором сигналов разных ГНСС модели GSS6300.

    Поддержка унаследованных сценариев SimPLEX

    Пользователи, переходящие на GSS6700 с имитатора STR4500, могут иметь сценарии SimPLEX, которые они хотят продолжать использовать. Это вполне реально благодаря предоставлению обновленной версии ПО SimPLEX, которое позволяет исполнять данные сценарии на GSS6700, но редактировать их нельзя.
